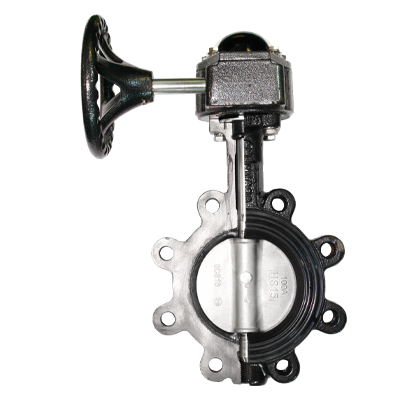

خرطوشة صمام فراشة مقعد

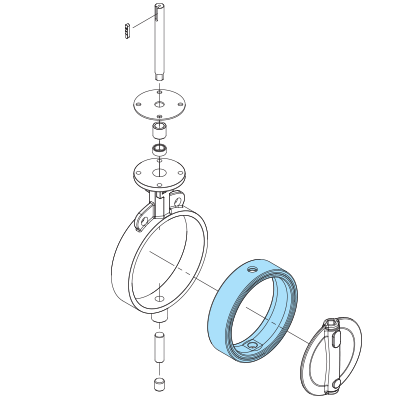

مقعد تصميم خرطوشة
يتم دعم المطاط الصناعي من خلال دعامة الفينول الصلبة التي تمنع تغيير المقعد أثناء التركيب.
يكون ختم المقعد إلى القرص مستقلاً عن دعم الشفة وقادرًا على أداء الخدمة المسدودة المصنفة بالكامل.
يسمح تصميم المقعد الثابت للقرص بالاندفاع إلى المقعد لعزم دوران أقل وأكثر اتساقًا.
كتلة أصغر من المطاط الصناعي تقلل من انتفاخ المقعد.
المواصفات القياسية
-
التصميم
▪ API 609 Cat.A
▪ ISO 5752 Sr.20
▪ MSS SP 67وجها لوجه
▪ API 609 Cat. A
▪ ويفر ومسحوقمعيار الفلانشات
▪ ASME B 16.5
▪ BS 4504 / EN 1092-1
▪ JIS B2220
▪ الآخرين عند الطلب -
تصنيف الضغط
▪ 20 Bar
▪ 285 PSIالقطر الاسمي
▪ 2” to 24”
▪ DN 50 to 600اختبارات
▪ Shell : 31 Bar or 450 PSI
▪ Closure : 23 Bar or 325 PSI
المواد القابلة للتطبيق
| الحديد الزهر | A126 CL.B |
| الدكتايل الحديد | A395 Gr.60-40-18, A536 Gr.65-45-12 |
| الفولاذ المقاوم للصدأ | A351 CF8 / CF8M / CF3 / CF3M |
| دوبلكس ستانلس ستيل | A890 4A / 5A / 6A, A995 4A / 5A / 6A |
| سبيكة خاصة | Inconel® 625(UNS N06625), 254SMO®(UNS S31254) Monel® K400 / 500 (UNS N04400 / N05500) |
| بطانة | مطاط النتريل مع دعم الفينول مطاط EPDM مع دعم الفينول |
