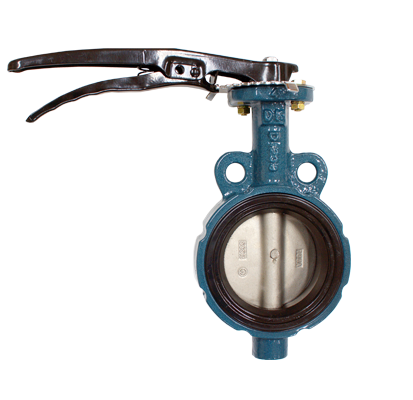

صمام فراشة متحد المركز
الهندسة متحدة المركز
ينتج عن البناء المدمج وزن خفيف ومساحة أقل في التركيب
موضع العمود المركزي ، إغلاق محكم للفقاعات ثنائي الاتجاه بنسبة 100٪ يجعل التثبيت مقبولاً في أي اتجاه
لا توجد تجاويف في ممر التدفق ، سهلة التنظيف والتطهير لنظام مياه الشرب ، إلخ.
ينشئ الخطي ختمًا مع حواف التزاوج بحيث لا توجد وسائط على اتصال بجسم الصمام
شفة علوية متكاملة ISO 5211 لسهولة تركيب المشغلات
ينتج عن عزم الدوران المنخفض التشغيل سهولة التشغيل وحجم المحرك الاقتصادي

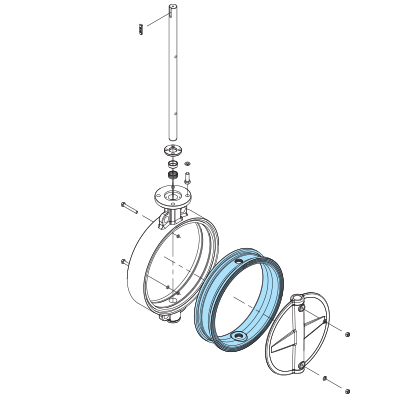

مقعد مرن من قطعة واحدة مع مانع تسرب مدمج على شكل حلقة O يلغي الحاجة إلى حشية شفة إضافية
تصميم رقبة ممتدة مع مراعاة أسلوب البناء وقابلية التشغيل
المواصفات القياسية
-
التصميم
▪ ISO 5752 / BS 5155
▪ MSS SP 67 / API 609وجها لوجه
▪ API 609 Cat. A
▪ ويفر ومسحوق
▪ شفة مزدوجة
▪ ISO 5752 Sr.13/20معيار الفلانشات
▪ ASME B 16.5/16.47
▪ BS 4504 / EN 1092-1
▪ JIS B2220
▪ BS 10 Table D&E
▪ الآخرين عند الطلب -
تصنيف الضغط
▪ ANSI B 16.34 Class 150
▪ JIS 5K / 10K / 16K / 20K
▪ PN 6 / 10 / 16القطر الاسمي
▪ 1.5” to 160”
▪ DN 40 to 4000اختبارات
▪ API 598
▪ MSS SP 67
المواد القابلة للتطبيق
| الجسم | A126 CL.B1, A395, A536, A216 WCB, A351 CF8 / CF8M |
| قرص | A351 CF8 / CF8M, B62 C83600, B148 C95800 |
| مقعد | EPDM, NBR, FKM, Silicon, Neoprene, PTFE |
| Stem | A276 410 / 304 / 316, A564 630, B150 C63000, Monel® K400 / 500 (UNS N04400 / N05500) |
