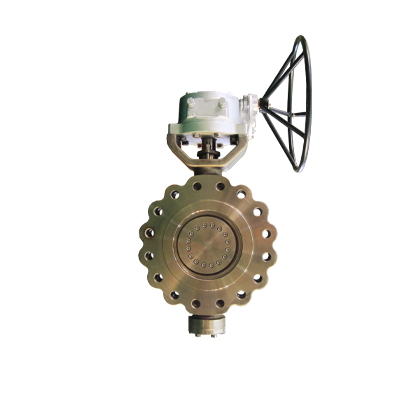

صمام فراشة ثلاثي الأوفست
هندسة الأوفست الثلاثية
▪ الإزاحة الأولى:
يتم إزاحة ساق الصمام خلف محور المقعد للسماح بتلامس الختم الكامل حول المقعد بالكامل.
▪ الإزاحة الثانية :
يتم إزاحة خط المحور المركزي من الأنبوب والصمام اللذين يوفران فتحًا وإغلاقًا للصمام بدون تدخل.
▪ الإزاحة الثالثة :
يتم إزاحة محور مخروط المقعد عن خط وسط العمود للتخلص من الاحتكاك أثناء الإغلاق والفتح ولتحقيق إحكام انضغاطي موحد حول المقعد بأكمله.
مع هذه الهندسة ، يتم التخلص تمامًا من تداخل ختم المقعد مما يضمن فترة إحكام طويلة. والنتيجة هي جلوس عزم الدوران ، وختم عديم الاحتكاك بمساعدة الضغط.
تسمح الهندسة باستخدام مقعد الجسم كمحطة توقف مغلقة ، مما يساعد على تعديل المشغل. يعتبر تصميم الأوفست الثلاثي مناسبًا بشكل مثالي لتوفير الصمامات ذات القاعدة المعدنية
أداء محكم الفقاعات في درجات الحرارة العالية والضغط العالي والتطبيق الآمن للحريق.
المواصفات القياسية
-
التصميم
▪ API 609 Cat.B
▪ ASME B 16.34وجها لوجه
▪ API 609 Cat. B
▪ ويفر ومسحوق
▪ شفة مزدوجة قصيرة / طويلةمعيار الفلانشات
▪ ASME B 16.5/16.47
▪ BS 4504 / EN 1092-1
▪ JIS B2220
▪ الآخرين عند الطلبتصنيف الضغط
▪ ASME B 16.34
▪ Class 150/300/600
▪ Class 900/1500 -
القطر الاسمي
▪ 3” to 144”
▪ DN 80 to 3600خيارات أخرى
▪ جهاز مضاد للكهرباء الساكنة
▪ تصميم مبرد
▪ الآخرين عند الطلباختبارات
▪ API 598
▪ ASME B 16.104 / FCI 70-2
▪ ISO 5208
المواد القابلة للتطبيق
| الكربون الصلب | A105, A216 WCB / WCC / WC6 / WC9 |
| درجة الحرارة منخفضة. الكربون الصلب | A350 LF2, A352 LCB / LCC |
| الفولاذ المقاوم للصدأ | A182 F304 / F316, A351 CF8 / CF8M / CF3 / CF3M |
| دوبلكس ستانلس ستيل | A182 F51 / F53 / F55, A995 4A / 5A / 6A |
| سبيكة خاصة | Inconel® 625(UNS N06625), 254SMO®(UNS S31254) Monel® K400 / 500 (UNS N04400 / N05500) |
